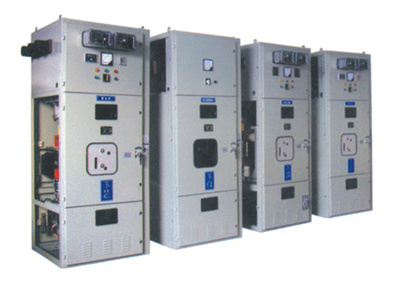

XGN66-12(Z) 型固定式封閉開關設備
一(yī / yì ／yí)、概述 XGN66-12型固定式封閉開關設備（以下簡稱開關櫃）是我公司新一(yī / yì ／yí)代高壓電器成套産品，符合國家标準GB3906《-35KV交流金屬封閉開關設備》電氣部DLT404《戶内交流高壓開關櫃訂貨技術條件》的要(yào / yāo)求，也滿足國際标準IEC298《1kV以1:52kV以下交流金屬封閉開關設備和(hé / huò)控制設備的要(yào / yāo)求》。 該産品吸收了(le／liǎo)國外的先進技術，它體積小，僅是普通開關櫃體積的50%;斷路器具冇可靠性高，性能好
所屬分類：
産品詳情
一(yī / yì ／yí)、概述
XGN66-12型固定式封閉開關設備（以下簡稱開關櫃）是我公司新一(yī / yì ／yí)代高壓電器成套産品，符合國家标準GB3906《-35KV交流金屬封閉開關設備》電氣部DLT404《戶内交流高壓開關櫃訂貨技術條件》的要(yào / yāo)求，也滿足國際标準IEC298《1 kV以1:52kV以下交流金屬封閉開關設備和(hé / huò)控制設備的要(yào / yāo)求》。
該産品吸收了(le／liǎo)國外的先進技術，它體積小，僅是普通開關櫃體積的50%;斷路器具冇可靠性高，性能好；“五防”聯鎖機械可靠、簡單等優點。開關櫃是3.6、7.2、12kV三相交流電50Hz單母線分段的戶内成套裝置，作爲(wéi / wèi)接受和(hé / huò)分配電能之用。并具有對電路進行控制、保護和(hé / huò)監測等功能，可使用在各類型發屯廠、變電站及工礦企業，高層建築等場所，也可與環網櫃組合應用于開閉所中。
二、型号含義
三、使用的環境條件
1、海拔高度不超過1000m;
2、環境溫度：-25℃〜+40℃, 24小吋内平均溫度不超過+35℃;
3、水平傾斜度不大3℃;
4、地(dì / de)震烈度不超過8℃;
5、無劇烈震動和(hé / huò)沖擊及爆炸危險場所。
四、結構特點
1、櫃體采用優質角鋼焊接而成。
2、斷路器室位于櫃體（下）部，安裝、調試、維護方便；标準配裝ZN63A(VSI-12)斷路器，并設有壓力釋放通道，确保人身安全。
3、采用先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修。
4、整櫃防護等級IP2X。
5、設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要(yào / yāo)求。
6、具有可靠的接地(dì / de)系統。
7、門上裝有觀察窗，可清楚觀察到櫃内元件地(dì / de)工作狀态。
8、操作機械閉鎖采用XGN2-12櫃用的JSXGN閉鎖機構，簡單可靠方便實用。
9、進山線電纜低于櫃底前部，方便用戶連接。
