講解配電設備母線制作

要(yào / yāo)想成爲(wéi / wèi)母線制作的老司機首先必須熟悉看懂方案一(yī / yì ／yí)次系統圖，并且對各種櫃型結構做到心中有數，牛逼的老司機不僅掌握以上技術，對于大電流櫃體的母線長期載流過熱，如何确定母線的走向，母線搭接，以保證櫃體内部母線通流能力等等。當然對于設備操作工具使用就不多說了(le／liǎo)。現在高智能的自動化設備越來越多，在這裏我們還是按老方式和(hé / huò)大家交流交流；設備工具：彎排機、多功能剪切機、台式砂輪機、台式鑽床、沖孔模；台虎鉗

現在高智能的自動化設備越來越多，在這裏我們還是按老方式和(hé / huò)大家交流交流；

設備工具：彎排機、多功能剪切機、台式砂輪機、台式鑽床、沖孔模；台虎鉗、鐵錘、手鋸、锉刀、剝線鉗、壓線鉗、鋼絲鉗、尖嘴鉗、電烙鐵、電工刀、相應規格的鑽頭、扳手、電動钣手、氣動工具、手電鑽、專用工具、螺絲刀；劃線工具、鋼皮尺、卷尺、角尺、木錘、漆刷等。

根據系統圖電流大小選用相應載流面積的銅排，具體詳見表1，表2，表3.

母線載流計算也有相應的經驗公式：

2.檢查櫃内一(yī / yì ／yí)次元件是否與圖紙一(yī / yì ／yí)緻，如不一(yī / yì ／yí)緻提請負責人處理，合格後方能進行下道工序。

3.母線測量

母排聯接測量：在圖紙上一(yī / yì ／yí)般不标注母線裝配尺寸，因此在母線下料前，應對櫃内母線布線情況進行實測，量出母線裝配實際所需的安裝尺寸測量方法舉例如下圖：

1、支持絕緣子 2、線錘 3、直尺

1)、先在兩個絕緣子與母線接觸面的中心，各放一(yī / yì ／yí)個線錘，用鋼卷尺或鋼闆尺量出兩線錘之間的距離A1及絕緣子中心線間的距離A2，而B1、B2 的尺寸可根據實際需要(yào / yāo)選定（以滿足對地(dì / de)、帶電體之間距離10kV≥125mm，380V≥20mm，母線長度最短，施工方便爲(wéi / wèi)原則）。

2)、然後将量測的尺寸在平台上或平闆上劃出大樣；

3)、根據測量數據計算下料所需的母線長度:

L+△L=B1+B2+L√A1+[A2 —（B1+B2）] +△L

式中△L爲(wéi / wèi)加工餘量（均在10~25mm之間；L爲(wéi / wèi)兩支持絕緣子間母線走向的實際尺寸。

4.材料申領，對于母線質量是否合格，一(yī / yì ／yí)般老司機從母線顔色，就能一(yī / yì ／yí)眼看出，當然有鍍層的除外，另外下料，折彎過程也可以判斷出母線質量。

5.硬母線排矯直：矯直的方法一(yī / yì ／yí)般有手工矯直和(hé / huò)機械矯直兩種:

a.手工矯直：将母線放在平台上或平直的型鋼上，用硬質木棰直接敲打平直,大型母線也可用木棰或墊塊（銅、鋁、木墊塊均可）墊在母線上，同大錘間接敲打平直。敲打時要(yào / yāo)用力适度，不能過猛，否則會引起母線變形。

b.機械矯直：對于大截面的母線，單用木棰平直有困難，可用母線矯直機進行平直。

6.母線焊接

母線安裝長度超過制造長度(一(yī / yì ／yí)般超過5米左右)或爲(wéi / wèi)減少接觸電阻而采用焊接、母線焊接的方法最常用的有氣焊、電弧焊等，根據工作條件可選擇适當的焊接方法。

1).母線氣焊:截面積較小的銅或鋁母線接頭，可采用氣焊焊接，并配用焊粉作爲(wéi / wèi)助溶劑。市場上供應的銅焊粉有“粉301”，鋁焊粉有粉“401”，采用焊條的直徑與被焊母線的厚度有關，見下表：

a.銅母線氣焊：焊前，将處理幹淨的銅排放在平墊闆上組對。墊闆是由開槽或不開槽的鑄鐵或普通鋼闆制作，銅在高溫時塑性較差,強度較低，焊接過程中要(yào / yāo)防止銅排受外力撞擊或振動而使焊接錯位、變形、折斷或形成開裂及液體金屬外流等；焊接完後不要(yào / yāo)立即移動，将整個焊件加熱500℃～600℃，然後用錘輕擊或潑以冷水使其急劇冷卻，以改善焊接質量。

b.鋁母線氣焊：鋁母線在加熱過程中，由于機械性能有很大變化，超過200℃時強度開始下降，溫度到350℃～400 ℃時強度很低，超過400℃急劇下降，接近溶點，性質變脆，遇到輕微撞擊和(hé / huò)抖動，便會使其損壞。焊鋁另一(yī / yì ／yí)困難是加熱過程中顔色不變，使焊接操作者不易掌握，由于鋁的線膨脹系數較大，要(yào / yāo)注意采取措施防止變形、裂紋和(hé / huò)凹陷。

2).母線電弧焊: 銅或鋁母線電弧焊接方法有金屬焊接和(hé / huò)碳極電弧焊接兩種，一(yī / yì ／yí)般常用碳極電弧焊接。

a.金屬電弧焊：用金屬電弧焊時，母線要(yào / yāo)加熱到200-300℃。銅母線焊接後，用錘敲擊焊縫，改善其結晶和(hé / huò)消除應力。焊鋁母線時，焊條垂直于焊縫，電弧盡量壓低，以直線運條方法和(hé / huò)較快的焊接速度完成，更換焊條的動作迅速。

b.碳極電弧焊接：用石墨或碳棒做電極，利用電弧産生的熱量加熱母

線和(hé / huò)焊條，使焊條溶化合成焊縫如右圖。碳極電弧焊接的電源，一(yī / yì ／yí)般采用

直流碳極電弧焊。

3).焊接的質量要(yào / yāo)求：所有銅、鋁母。線焊接的焊縫應飽滿，呈半園形,

不得有裂紋、氣孔、夾渣或根部未焊透、未焊全等缺陷,焊縫的位置應符合

以下要(yào / yāo)求:

與母線彎曲處距離＞50mm;

同片母線上焊縫間的距離＞200mm;

與支持絕緣子頂帽邊距離＞50mm;

同相不同片焊縫間應錯開50mm。

7.母排彎制：矩形母線的彎曲,通常有平彎、立彎、扭彎( 麻花彎)三種形式，如下圖所示:

爲(wéi / wèi)使彎曲度準确，彎曲前，可先用8# 鋼絲按實際情況彎制一(yī / yì ／yí)個樣闆，并在母線彎曲的地(dì / de)方用鉛筆劃上記号，然後按樣闆用彎排機進行彎制，彎制時應注意:

a.母線彎曲部分與母線連接處應保持30mm以上距離;

b.從母線彎曲處開始至支持點應有50mm以上距離;

c.多片母線的彎曲程度應一(yī / yì ／yí)緻；

d.母線彎曲處不準出現裂紋。

1)、平彎：根據樣闆按劃線上彎排機，将母線依要(yào / yāo)求壓緊後，再校正一(yī / yì ／yí)次尺寸，無誤慢慢加力，使母線彎曲，母線平彎時最小允許彎曲半徑如下表:

2)、立彎：用立彎機，彎曲時，先将母線需要(yào / yāo)彎曲的部分套在立彎機的夾闆上，裝上彎頭，擰緊夾闆螺絲，校正無誤後，徐徐加力，使母線頂彎，立彎的彎曲半徑不能過小，否則會産生裂痕和(hé / huò)折皺。母線立彎最小允許彎曲半徑如下表所示：

注：表中a是母線的寬度。

3)、扭彎（麻花彎）可用扭彎器，先将母線需扭彎部分的一(yī / yì ／yí)端夾在台虎鉗上，另一(yī / yì ／yí)端用扭彎器夾住,校正無誤後，雙手用力扭動扭彎器的手柄，使母線彎曲達到要(yào / yāo)求形狀，如下圖

用這種方法冷彎,通常隻能彎曲100×8（mm）及以下的鋁母線，在大母線需加熱,其加熱溫度不得超過下表規定值:

扭曲90°時，扭彎部分的全長，應大于或等于2.5倍母線寬度，即≥2.5a,上右圖

(5).母線連接:矩形母線搭接時，應按下表的規定進行，當母線與設備連接時，還應根據設備端子的結構決定:

a.矩形母線采用螺栓搭接時，連接處距支柱絕緣子的支持夾闆邊緣應不小于50mm，上片母線端頭距下片母線平彎開始處的距離不小于25mm，如下圖:

b.确定連接方式（垂直或直線連接）後，根據母排尺寸按表3及要(yào / yāo)求尺寸決定鑽孔數量，用寬座角尺、鋼闆尺、鉛筆劃出鑽孔位置中心線及切割線，然後用樣沖沖中心眼，按表中要(yào / yāo)求孔的尺寸，上台鑽鑽孔。

盡可能用鑽模鑽孔,孔眼中心線要(yào / yāo)與母線垂直，不歪斜不咬邊，鑽後用中園锉锉去毛刺，并用半園锉倒角，使孔上下兩園周邊成園角。

c.母線的搭接面加工要(yào / yāo)平整,無凸凹和(hé / huò)傷痕現象,無氧化膜，端頭四角及截面四周要(yào / yāo)倒角，否則應用中、細锉加工搭接面，使之符合要(yào / yāo)求。經加工後，其截面減少值，銅母線不應超過原截面的 3%，而鋁線不超過5%。

8.母線搪錫:

(1).前處理:

用鹽酸+鋅溶液去油。

(2).銅母線搪錫

a.把酸洗後的母線端浸在錫鍋内加熱，取出後如不沾錫，說明母線搪錫溫度合适，如沾錫，說明預熱溫度不夠，要(yào / yāo)繼續在錫鍋内浸泡;

b.母線預熱溫度合适後，取出母排用棉紗在母線上擦去多餘的錫。

搪錫厚度0.2-0.3mm，不能太厚，否則易脫落。

母線搪錫要(yào / yāo)光亮、平滑；如壓花應整齊、規則、幹淨。

搪錫完，應用淨布或塑料布将搪錫接觸面包好，應放置在工作台上或指定的地(dì / de)方作好标志，不允許亂放、踩踏。

9.母線塗漆：未套熱縮管的母線均應塗刷相色漆。

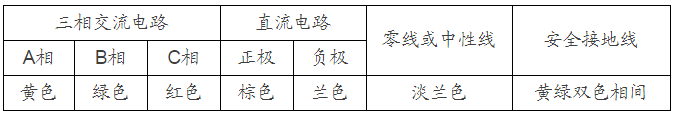

母線應按下表規定塗刷相色漆:

注:安全接地(dì / de)線黃綠雙色相間，其每種色帶寬約15-100mm交替塗刷或貼色标帶。

母線在下列各處不應塗刷相色漆。

(1).母線的螺栓連接處，母線與電器的連接處以及距所有連接處10mm以内的地(dì / de)方，同時處在同一(yī / yì ／yí)平面的三相上的着色端線應處在一(yī / yì ／yí)條直線上，整齊美觀。

(2).預留的供攜帶型接地(dì / de)線連接用的接觸面上，不刷漆部分的長度應爲(wéi / wèi)母線的寬度或直徑，但不應小于50mm，并以寬度爲(wéi / wèi)10mm的黑色帶與母線着色部分分隔開。

10.母線安裝，

母排連接應采用貫穿螺栓連接。

10.1 母排與母排或母排與電器接線端子的螺栓搭接面的安裝，應符合下列要(yào / yāo)求。

a) 母排接觸面加工後必須保持清潔，并塗以電力複合脂；

b) 母排平置，貫穿螺栓應由下往上穿，其餘情況，螺母應置于維修側，螺栓長度宜露出螺母二至三扣；

c) 貫穿螺栓連接的母排兩外側均應有平墊圈，相鄰螺栓墊圈間應有3mm以上的淨距離，螺母側應裝有彈簧墊圈或鎖緊螺母；

d) 螺栓受力應均勻，不應使電器的接線端子受到額外應力；

e) 母排的接觸面應連接緊密，連接螺栓應用力矩扳手緊固，其緊固力矩值應符合表8的規定；

f) 母排與螺杆形成接線端子連接時，母排的孔徑不應大于螺杆形成接線端子直徑1mm。絲扣的氧化膜必須刷淨，螺母接觸面必須平整，螺母與母排間應加銅質搪錫平墊圈，并應有鎖緊螺母，但不得加彈簧墊。

10.2 母線在支柱絕緣子上固定時應符合下列要(yào / yāo)求：

a) 母線固定金具與支柱絕緣子間固定時應平整牢固，不應使其所支持的母線受到額外應力；

b) 交流母線的固定金具或其它支持金具不應形成閉合磁路；
