10kV高壓開關櫃是怎麽控制的

因爲(wéi / wèi)10kV是高壓，人體是不能碰觸的，因此，怎麽控制這個高壓開關，怎麽駕馭它，其實也是一(yī / yì ／yí)門技術，否則，高電壓輸電就成了(le／liǎo)空話。下圖是一(yī / yì ／yí)個典型的10kV開關，型号爲(wéi / wèi)ABB,開關在櫃子的中間部位。在就地(dì / de)控制這個開關，其實就是下圖中間的兩個按鈕，一(yī / yì ／yí)個紅色，一(yī / yì ／yí)個綠色。其中，紅色爲(wéi / wèi)合閘按鈕，綠色爲(wéi / wèi)分閘按鈕，這兩個按鈕還會發光，帶合閘和(hé / huò)分閘指示。那麽在理論上，這個按鈕是這樣的: 其實，按鈕指示表現

因爲(wéi / wèi)10kV是高壓，人體是不能碰觸的，因此，怎麽控制這個高壓開關，怎麽駕馭它，其實也是一(yī / yì ／yí)門技術，否則，高電壓輸電就成了(le／liǎo)空話。

下圖是一(yī / yì ／yí)個典型的10kV開關，型号爲(wéi / wèi)ABB,開關在櫃子的中間部位。

在就地(dì / de)控制這個開關，其實就是下圖中間的兩個按鈕，一(yī / yì ／yí)個紅色，一(yī / yì ／yí)個綠色。

其中，紅色爲(wéi / wèi)合閘按鈕，綠色爲(wéi / wèi)分閘按鈕，這兩個按鈕還會發光，帶合閘和(hé / huò)分閘指示。

那麽在理論上，這個按鈕是這樣的:

其實，按鈕指示表現，按鈕背後的電路，或許大家就不太清楚了(le／liǎo)，在此，給大家講一(yī / yì ／yí)下，在講之前，特别要(yào / yāo)說明一(yī / yì ／yí)下，原理圖上的電氣，畫的都是未加電時的狀态。

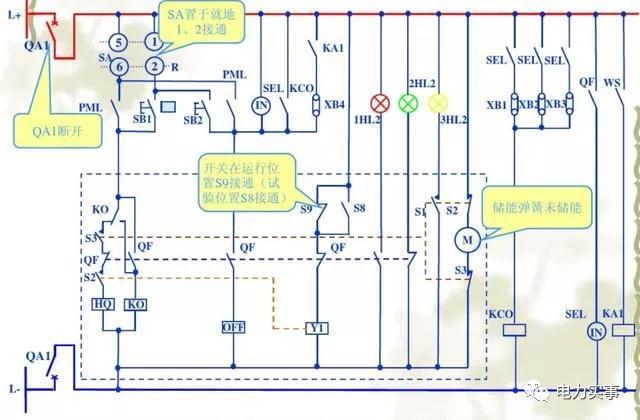

初始狀态的電路是這樣的，操作電源的開關QA1處于斷開狀态。

回路加電後，開關是處于合閘狀态的。

接着是儲能，給之後的合閘作準備。

儲能完成後，儲能開關自動斷開，這樣，合閘的彈簧就可以用了(le／liǎo)，儲能的标識或燈，一(yī / yì ／yí)般爲(wéi / wèi)黃色。

這是合閘中的狀态，開關打就地(dì / de)後，電流通過1-2觸電接通，通過上圖紅線的指示流過，其中HQ是合閘線圈，其會觸動儲能彈簧動作，同事，斷路器的輔助開關的狀态随着合閘而改變。

合閘後，幾個狀态改變，首先，最左側HQ上面的開關輔助觸點變成了(le／liǎo)斷開狀态，使得合閘線圈失電。其次，合閘的過程，讓儲能彈簧的能量釋放，如下圖：

這樣，儲能開關的s2，s3小開關又合上，彈簧又自動儲能，爲(wéi / wèi)下次開關動作作儲備。儲能完成後，儲能指示燈會重新變爲(wéi / wèi)黃色。

如要(yào / yāo)分閘，要(yào / yāo)按上圖的綠色按鈕，電路如下所示：

按下分閘按鈕，即途中的SB2後，分閘電路啓動，因在合閘的過程中，儲能彈簧已經被儲能，因此，一(yī / yì ／yí)按這個按鈕，分閘動作馬上啓動，分閘過程完成，斷路器輔助開關的位置又換回初始的狀态。

怎麽樣，雖然是簡單的分合閘，電路也是蠻複雜的，實際的開關回路要(yào / yāo)比剛剛說的要(yào / yāo)複雜的多，因爲(wéi / wèi)中間還有防跳的回路，保護動作引起的跳閘回路等等。
