漲姿勢！爲(wéi / wèi)什麽低壓斷路器的進出線方向不能反接？

低壓斷路器的進出線方向不能接反，是因爲(wéi / wèi)斷路器動觸頭側、靜觸頭側的操作機構介電性能不同，斷路器動、靜出頭上的電弧弧根移動方式不同導緻的。如果采用下部進線，則斷路器可能需要(yào / yāo)采取降容措施，也即實際運行電流會小于額定電流，除非斷路器對N線也有與相線一(yī / yì ／yí)樣的保護功能，而且整定值也一(yī / yì ／yí)緻，否則相線不建議與N線對調。我們先看看低壓斷路器的上部進線和(hé / huò)下部進線的示意圖：圖1和(hé / huò)圖2虛線框内的區域就是斷路器本體。注意

我們先看看低壓斷路器的上部進線和(hé / huò)下部進線的示意圖：

圖1和(hé / huò)圖2 虛線框内的區域就是斷路器本體。注意看斷路器，我們發現它是四極的。在QF的虛線框内，有三條相線有半圓的短路保護圖符和(hé / huò)半矩形的過載保護圖符，表明這台斷路器具有過載保護和(hé / huò)短路保護功能。

圖1和(hé / huò)圖2中，N線所在的極裏，沒有任何保護，斷路器在這裏充其量隻不過具有隔離開關功能而已，所以這台斷路器的接線屬于3P+N的型式。

請注意兩件事：

①進線方向建議從上往下，也即采取上部進線方式。如果采用下部進線，則斷路器可能需要(yào / yāo)采取降容措施，也即實際運行電流會小于額定電流。

②除非斷路器對N線也有與相線一(yī / yì ／yí)樣的保護功能，而且整定值也一(yī / yì ／yí)緻，否則相線不建議與N線對調。

以下我們來看看爲(wéi / wèi)何低壓斷路器進線方向最好是從上往下，而不是從下往上?

這個問題關系到兩個原因：

①斷路器動觸頭側和(hé / huò)靜觸頭側的操作機構介電性能不同

我們來看圖3。圖3是微型斷路器的實物圖。它的上側是進線端，下側是出線端。我們從圖中可以看出，出線端的機械複雜程度超過進線端。

圖3 ABB的S200低壓微型斷路器MCB的實物圖

進線側是斷路器的靜觸頭，而出線側是斷路器的動觸頭。靜觸頭的結構相對簡單，散熱條件好一(yī / yì ／yí)些，因此靜觸頭側的介電性能也即絕緣性能優于動觸頭側。

斷路器絕緣材料的介電性能與溫升有關。電流越大，電器的溫升就越高，介電性能相對會降低。

所以，當斷路器反向進線時需要(yào / yāo)适當地(dì / de)降容，降容後的運行電流一(yī / yì ／yí)般爲(wéi / wèi)額定電流的75%。例如斷路器的額定電流是100A，反向進線後其運行電流爲(wéi / wèi)75A。對于品質較好的斷路器，則無需降容。這在斷路器的說明書或者樣本材料中會有說明。

②斷路器動、靜觸頭上的電弧弧根移動方式不同

對于陰極弧根來說，陰極斑點是電子的發射處，它的電流密度很大，可達104A/cm2。因此電極材料迅速汽化，形成金屬蒸汽進人弧隙，因而在陰極表面形成凹坑；對于陽極弧根來說，它是電子進入陽極的入口，面積比陰極斑點要(yào / yāo)大，電流密度較小，溫度較高，電極材料也達到沸點。

當斷路器跳閘瞬間，這時的電路是有極性的，既可能是陽極，也可能是陰極，具體極性由開斷瞬間來決定。我們來看圖4和(hé / huò)圖5。

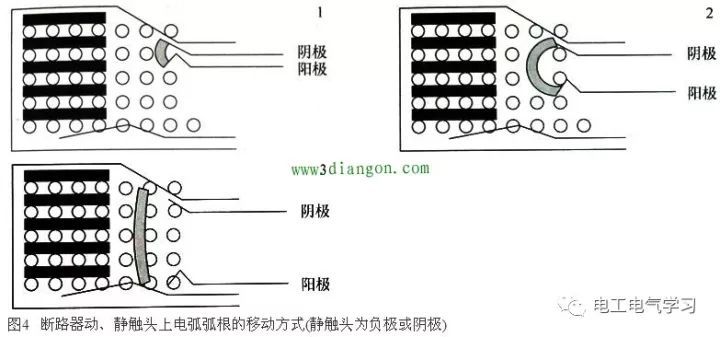

在圖4和(hé / huò)圖5所示開關電器的觸頭中，上部是靜觸頭，下部是動觸頭。圖4靜觸頭爲(wéi / wèi)負極或者陰極，圖5表示靜觸頭爲(wéi / wèi)正極或者陽極。我們來看其中的電弧運動。圖4-1和(hé / huò)圖5-1：動、靜觸頭剛剛開斷，觸頭間出現電弧；圖4-2和(hé / huò)圖5-2：随着觸頭間隙加大，電弧也被拉長，其中部在電場力的作用下向滅弧室方向彎曲；圖4-3和(hé / huò)圖5-3：圖4-3中電弧弧根已經離開觸頭，向滅弧室方向運動；圖5-3中我們看到，電弧的陽極區已經離開觸頭，而陰極區卻滞留在動觸頭上；圖5-4經過一(yī / yì ／yí)段時間後，滞留在動觸頭(陰極)上的電弧陰極區才離開觸頭，并向滅弧室方向運動。

什麽原因呢？由前所述，當斷路器的觸頭打開時，電弧出現，同時極間的電阻不斷增大。電弧在兩極上形成電弧斑點。由于電弧的燒灼使得部分觸頭材料熔融氣化，形成金屬性電弧。金屬性電弧是靠金屬蒸汽的離子來支撐的，我們把它稱爲(wéi / wèi)金屬相電弧。

金屬相電弧的特點是：金屬相電弧的直徑較大，電弧基本上不運動；當電弧随着觸頭開距加大而拉長後，在外磁場的作用下，周圍氣體進人電弧，使得電弧中心的溫度升高，電流向中心集中，電弧變細，電弧由金屬相電弧變爲(wéi / wèi)氣相電弧。這時，電弧才具有運動的可能性。

我們知道，低壓電器是有滅弧罩的，電弧要(yào / yāo)進入滅弧罩，必定會遇見各種拐角和(hé / huò)台階。這些拐角和(hé / huò)台階對于電弧的運動會産生什麽影響呢?

一(yī / yì ／yí)位很出名的學者，叫做R.Michal。他研究了(le／liǎo)電弧弧根運動的機理，得出的結論是：

①陽極電弧弧根具有跳躍通過阻擋物的能力。也就是說，陽極電弧遇見台階和(hé / huò)間隙能一(yī / yì ／yí)躍而過。

②陰極電弧弧根的運動必須是連續的，它隻能沿着阻擋物的表面運動。

當電弧在遇見台階時，陰極電弧弧根要(yào / yāo)從台階下方沿着立面攀升到台階上方再繼續前進，而陽極電弧弧根則直接越過，于是電弧必然會出現傾斜和(hé / huò)停滞。對于具體的斷路器來說，如果采取下部進線，則電弧弧根運動的遲滞現象就更加明顯和(hé / huò)突出。

也就是說如果斷路器的進線方向爲(wéi / wèi)上進線，對應的觸頭是靜觸頭，則當觸頭打開時，不管陰極在靜觸頭還是動觸頭，電弧都能相對順利地(dì / de)進入滅弧室。同時，介電性能也更好；反過來，斷路器的進線方向爲(wéi / wèi)下進線，對應的觸頭是動觸頭，則電弧進人滅弧室的時間會比前者要(yào / yāo)遲滞，介電性能會略差。

如此說來，斷路器的上進線和(hé / huò)下進線優劣程度，很大程度上與斷路器的制造技術相關。對于國産斷路器，最好不要(yào / yāo)采取下進線。如果一(yī / yì ／yí)定要(yào / yāo)下進線，則必須降容。對于進口或者合資生産的斷路器，例如施耐德、西門子和(hé / huò)ABB的斷路器，則上下進線的容量是一(yī / yì ／yí)緻的，無需降容。
