行業内常見低壓櫃基礎知識大彙總

低壓開關櫃的定義工作在交流電壓爲(wéi / wèi)1000V或直流1500V以下的電路中的電器設備稱爲(wéi / wèi)低壓電器，其種類很多，配電網絡中常用的低壓電器爲(wéi / wèi)低壓配電設備。在實際中我們通常用到的是成套開關設備。由一(yī / yì ／yí)個或多個低壓開關設備和(hé / huò)相應的控制、測量、信号、保護、調節等電氣元件或設備以及所有内部電氣、機械的相互連接和(hé / huò)結構部件組裝成的一(yī / yì ／yí)種組合體。常見低壓配電系統方案一(yī / yì ／yí)般情況下，從變壓器的低壓端首先應

低壓開關櫃的定義

工作在交流電壓爲(wéi / wèi)1000V或直流1500V以下的電路中的電器設備稱爲(wéi / wèi)低壓電器，其種類很多，配電網絡中常用的低壓電器爲(wéi / wèi)低壓配電設備。在實際中我們通常用到的是成套開關設備。

由一(yī / yì ／yí)個或多個低壓開關設備和(hé / huò)相應的控制、測量、信号、保護、調節等電氣元件或設備以及所有内部電氣、機械的相互連接和(hé / huò)結構部件組裝成的一(yī / yì ／yí)種組合體。

常見低壓配電系統方案

一(yī / yì ／yí)般情況下，從變壓器的低壓端首先應通過銅排或者電纜連接至低壓主進斷路器通常會由一(yī / yì ／yí)台或者幾台變壓器連接至低壓系統。主要(yào / yāo)是爲(wéi / wèi)了(le／liǎo)保證一(yī / yì ／yí)台變壓器或上一(yī / yì ／yí)級回路出線故障的情況下，會由另一(yī / yì ／yí)台或幾台變壓器作爲(wéi / wèi)備用來滿足整個低壓配電系統的要(yào / yāo)求

低壓開關設備用途

低壓成套開關設備在低壓供電系統中負責電能的控制、保護、測量、轉換和(hé / huò)分配。它廣泛應用到生産現場、公共場所、居民住宅等等，可以說凡是使用電器設備的地(dì / de)方都應配備低壓設備。我國電能的80%左右都是通過低壓成套開關設備供出的。

低壓配電設備依據的标準

GB7251.1《低壓成套開關設備和(hé / huò)控制設備》第一(yī / yì ／yí)部分：型式試驗和(hé / huò)部分型式試驗成套設備

IEC60439.1《低壓成套開關設備和(hé / huò)控制設備》第一(yī / yì ／yí)部分：型式試驗和(hé / huò)部分型式試驗成套設備

GB/T 15576-2008《低壓成套無功功率補償裝置》

低壓開關櫃的分類

按用途分類

動力配電櫃（PCC：Power Control Center）

電動機控制櫃（MCC Motor Control Center）

電容補償櫃

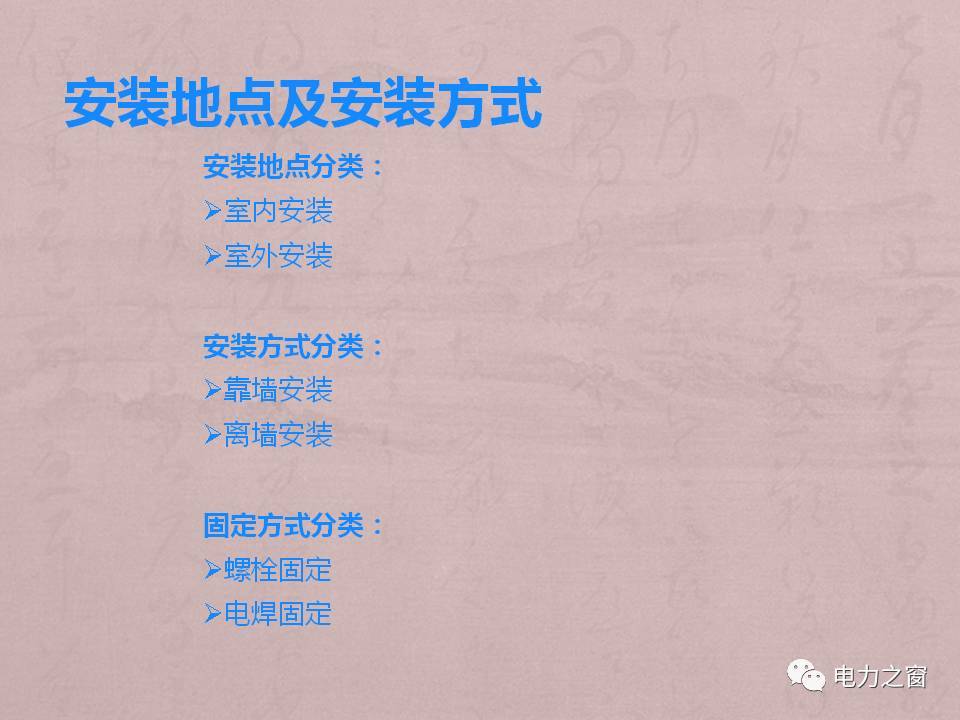

按安裝場所分：戶内、戶外；

按産品結構分爲(wéi / wèi)：固定安裝，固定接線式如：國産GGD Prisma Sikus

國外的： Prisma Sikus

固定安裝，抽出式接線的 例如：GCK、GCS、MNS、8PT、Modan 6000 、 Blockset OKKEN;

GCK低壓抽出式開關櫃(以下簡稱開關櫃)由動力配電中心(PC)櫃和(hé / huò)電動機控制中心(MCC)兩部分組成.該裝置适用于交流50(60)HZ,額定工作電壓小于等于660V,額定電流4000A及以下的控配電系統,作爲(wéi / wèi)動力配電,電動機控制及照明等配電設備

結構特點

整櫃采用拼裝式組合結構,模數孔安裝,零部件通用性強,适用性好,标準化程度高

櫃體上部爲(wéi / wèi)母線室,前部爲(wéi / wèi)電器室,後部爲(wéi / wèi)電纜進出線室,各室間有鋼闆或絕緣闆作隔離,以保證安全

MCC櫃抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖,隻有手柄在分斷位置時門才能開啓

受電開關,聯絡開關及MCC櫃的抽屜具有三個位置:接通位置,試驗位置,斷開位置

開關櫃的頂部根據受電需要(yào / yāo)可裝母線橋

GCS型低壓抽出式開關櫃使用于三相交流頻率爲(wéi / wèi)50Hz,額定工作電壓爲(wéi / wèi)400V(690V),額定電流爲(wéi / wèi)4000A及以下的發,供電系統中的作爲(wéi / wèi)動力,配電和(hé / huò)電動機集中控制,電容補償之用.廣泛應用于發電廠,石油,化工,冶金,紡織,高層建築等場所,也可用在大型發電廠,石化系統等自動化程度高,要(yào / yāo)求與計算機接口的場所

結構特點：

框架采用8MF型開口型鋼,主構架上安裝模數爲(wéi / wèi)E=20mm和(hé / huò)100mm的Φ9.2mm的安裝孔,使得框架組裝靈活方便

開關櫃的各功能室相互隔離,其隔室分爲(wéi / wèi)功能單元室,母線室和(hé / huò)電纜室.各室的作用相對獨立

水平母線采用櫃後平置式排列方式,以增強母線抗電動力的能力,是使主電路具備高短路強度能力的基本措施

電纜隔室的設計使電纜上,下進出均十分方便

抽屜高度的模數爲(wéi / wèi)160mm.抽屜改變僅在高度尺寸上變化,其寬度,深度尺寸不變.相同功能單元的抽屜具有良好的互換性.單元回路額定電流630A及以下

抽屜面闆具有分,合,試驗,抽出等位置的明顯标志.抽屜單元設有機械聯鎖裝置.1抽屜單元爲(wéi / wèi)主體,同時具有抽出式和(hé / huò)固定性,可以混合組合,任意使用

MNS型低壓抽出式成套開關設備(以下簡稱開關櫃)爲(wéi / wèi)适應電力工業發展的需求,參考國外MNS系列低壓開關櫃設計并加以改進開發的高級型低壓開關櫃,該産品符合國家标準GB7251,VDE660和(hé / huò)ZBK36001-89《低壓抽出式成套開關設備》,國際标準IEC439規定MNS型低壓開關櫃适應各種供電,配電的需要(yào / yāo),能廣泛用于發電廠,變電站,工礦企業,大樓賓館,市政建設等各種低壓配電系統

結構特點：

框架爲(wéi / wèi)組合式結構,基本骨架由C型鋼材組裝而成.櫃架的全部結構件經過鍍鋅處理,通過自攻鎖緊螺釘或8.8級六角螺栓堅固連接成基本櫃架,加上對應于方案變化的門,隔闆,安裝支架以及母線功能單元等部件組裝成完整的開關櫃.開關櫃内部尺寸,零部件尺寸,隔室尺寸均按照模數化(E=25mm)變化

每一(yī / yì ／yí)個櫃體分隔爲(wéi / wèi)三個室,即水平母線室(在櫃後部),抽屜小室(在櫃前部),電纜室(在櫃下部或櫃前右邊).室與室之間用鋼闆或高強度阻燃塑料功能闆相互隔開,上下層抽屜之間有帶通風孔的金屬闆隔離,以有效防止開關元件因故障引起的飛弧或母線與其它線路短路造成的事故

MNS型低壓開關櫃的結構設計可滿足各種進出線方案要(yào / yāo)求:上進上出,上進下出,下進上出,下進下出

設計緊湊:以較小的空間容納較多的功能單元

結構件通用性強,組裝靈活,以E=25mm爲(wéi / wèi)模數,結構及抽出式單元可以任意組合,以滿足系統設計的需要(yào / yāo)

母線用高強度阻燃型,高絕緣強度的塑料功能闆保護,具有抗故障電弧性能,使運行維修安全可靠

各種大小抽屜的機械聯鎖機構符合标準規定,有連接,試驗,分離三個明顯的位置,安全可靠

采用标準模塊設計:分别可組成保護,操作,轉換,控制,調節,測定,指示等标準單元,可以根據要(yào / yāo)求任意組裝

采用高強度阻燃型工程塑料,有效加強了(le／liǎo)防護安全性能
